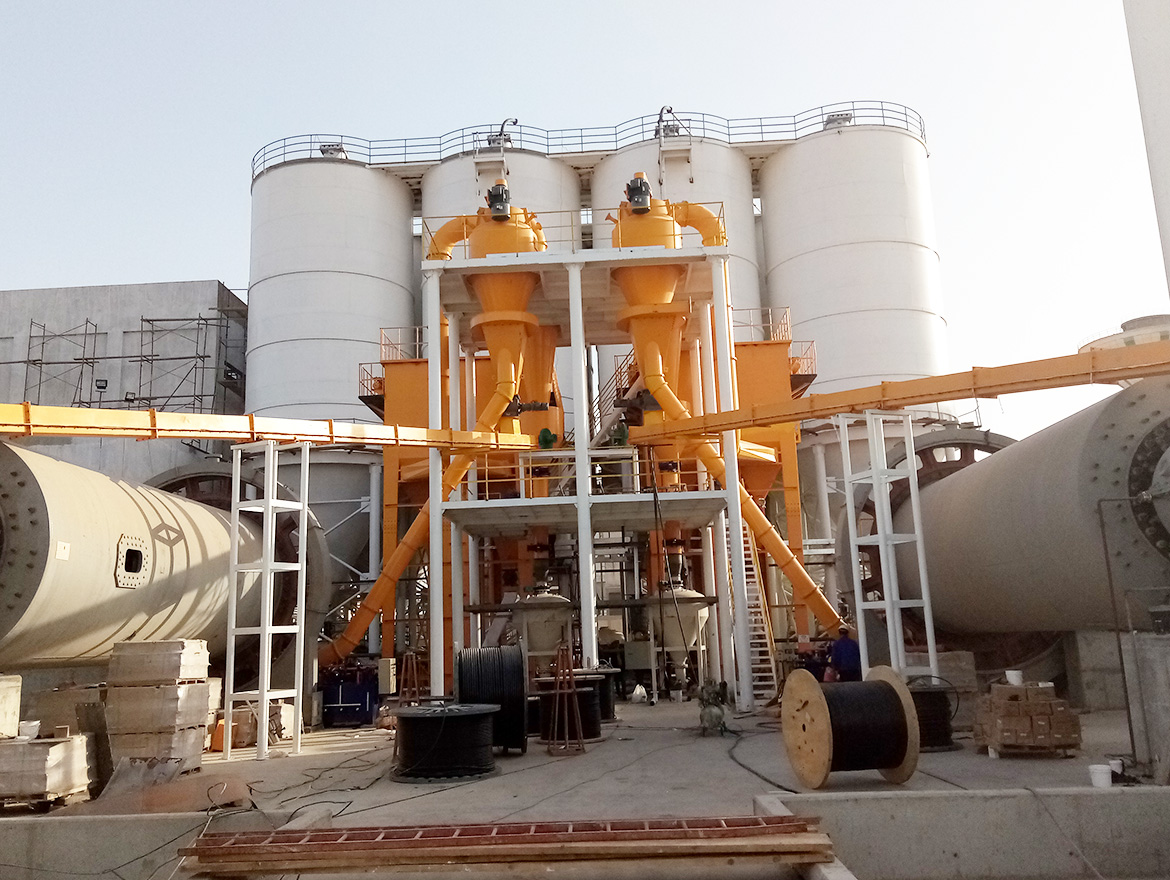

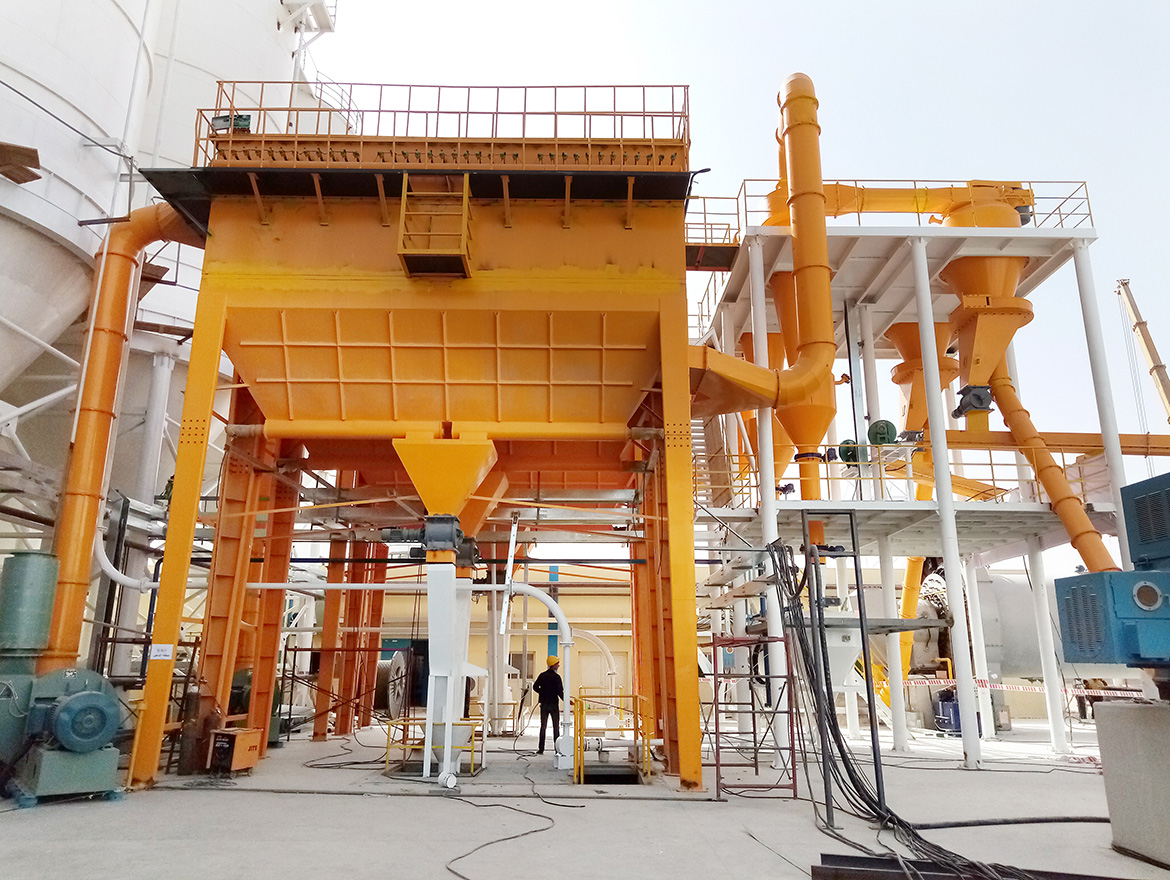

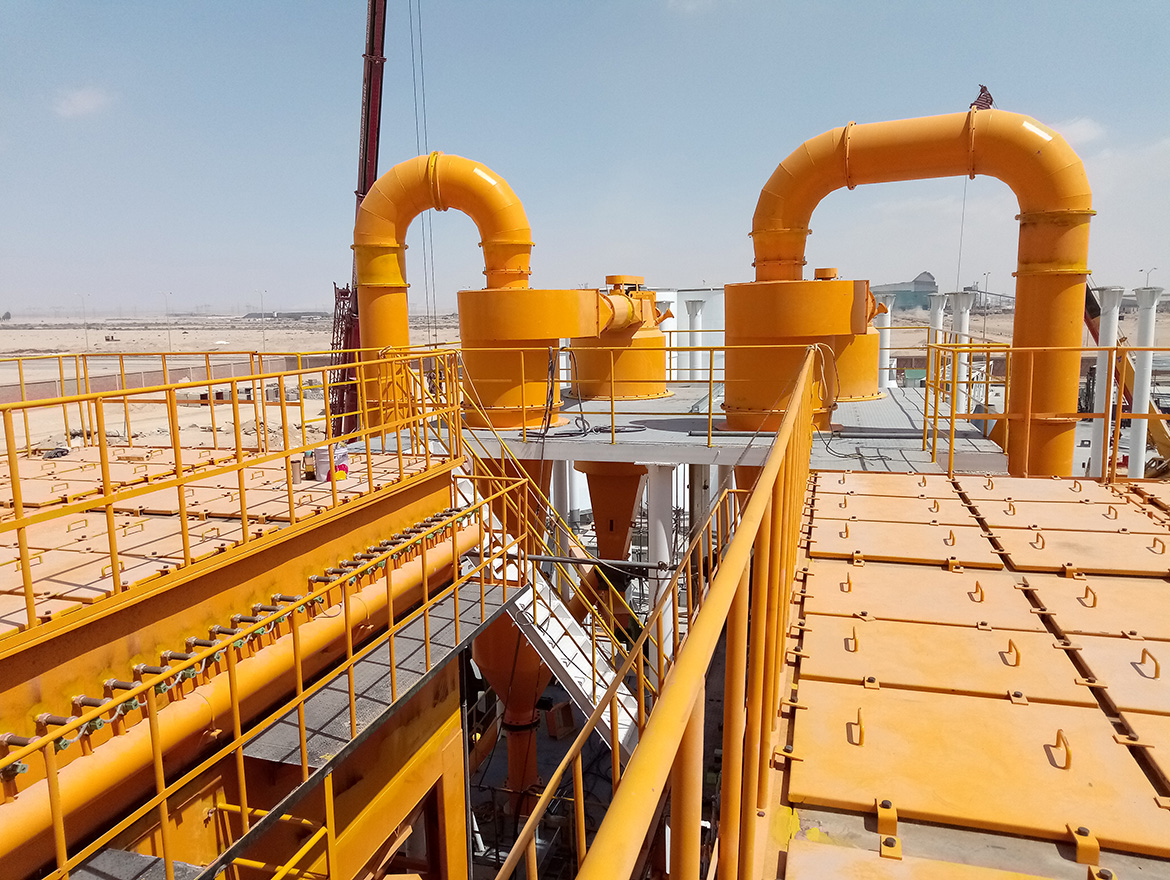

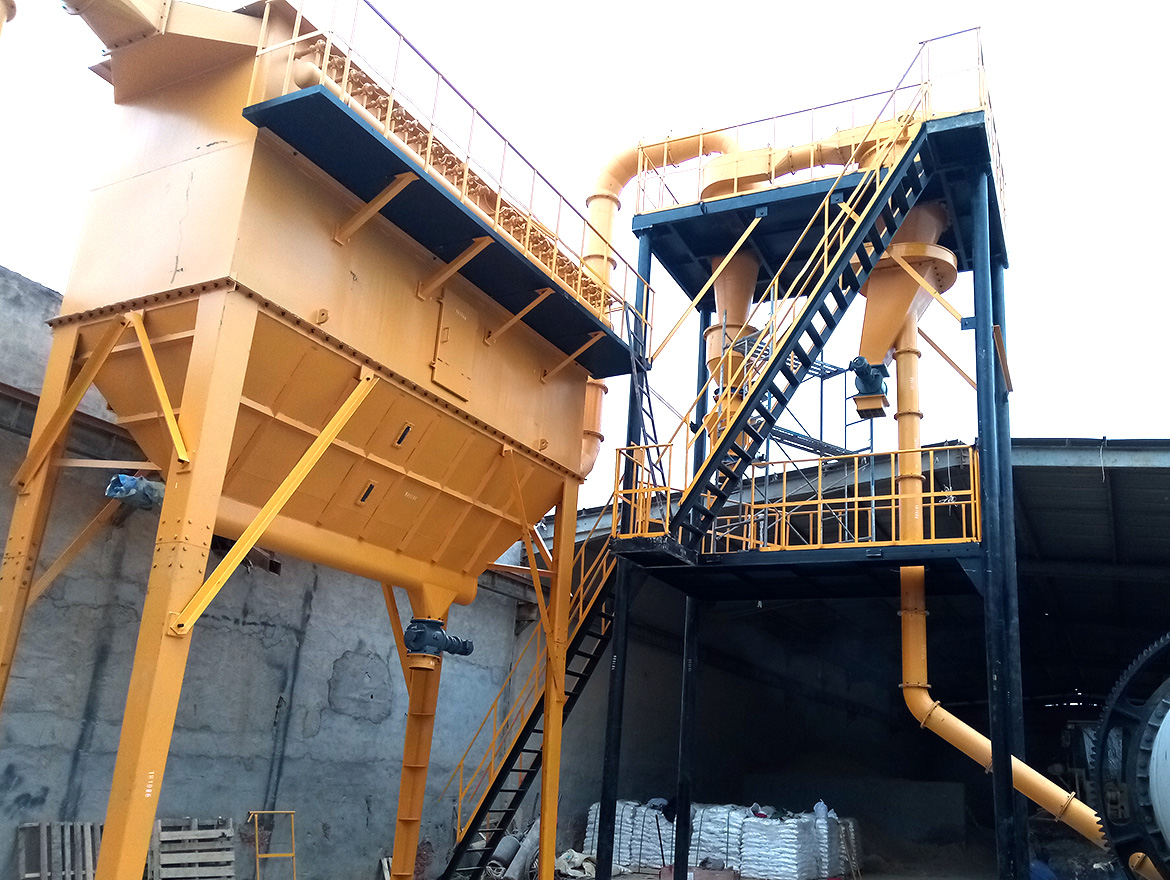

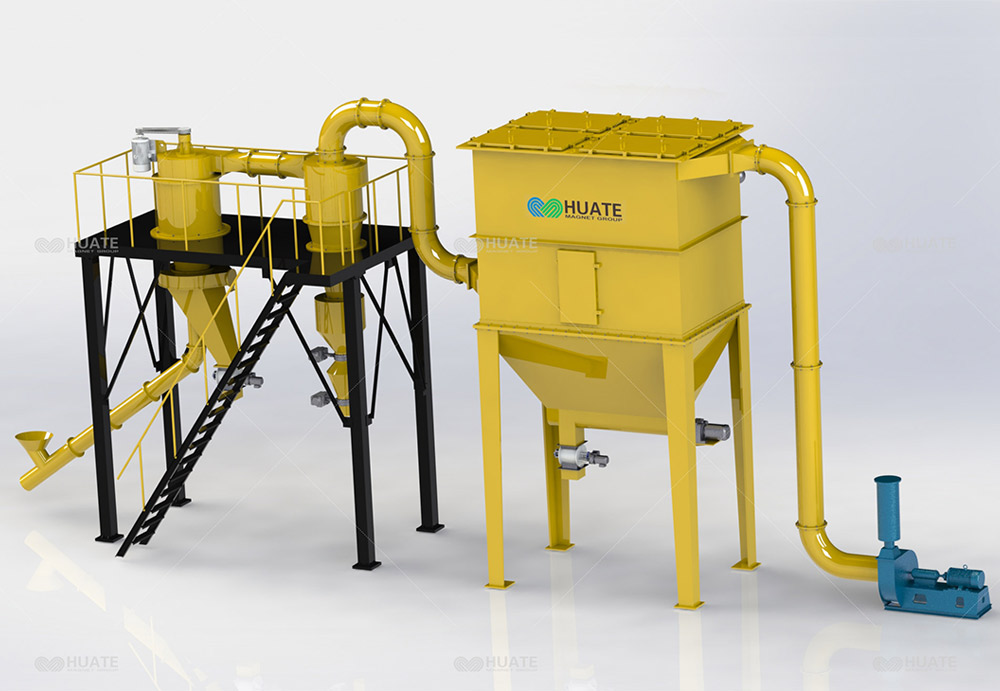

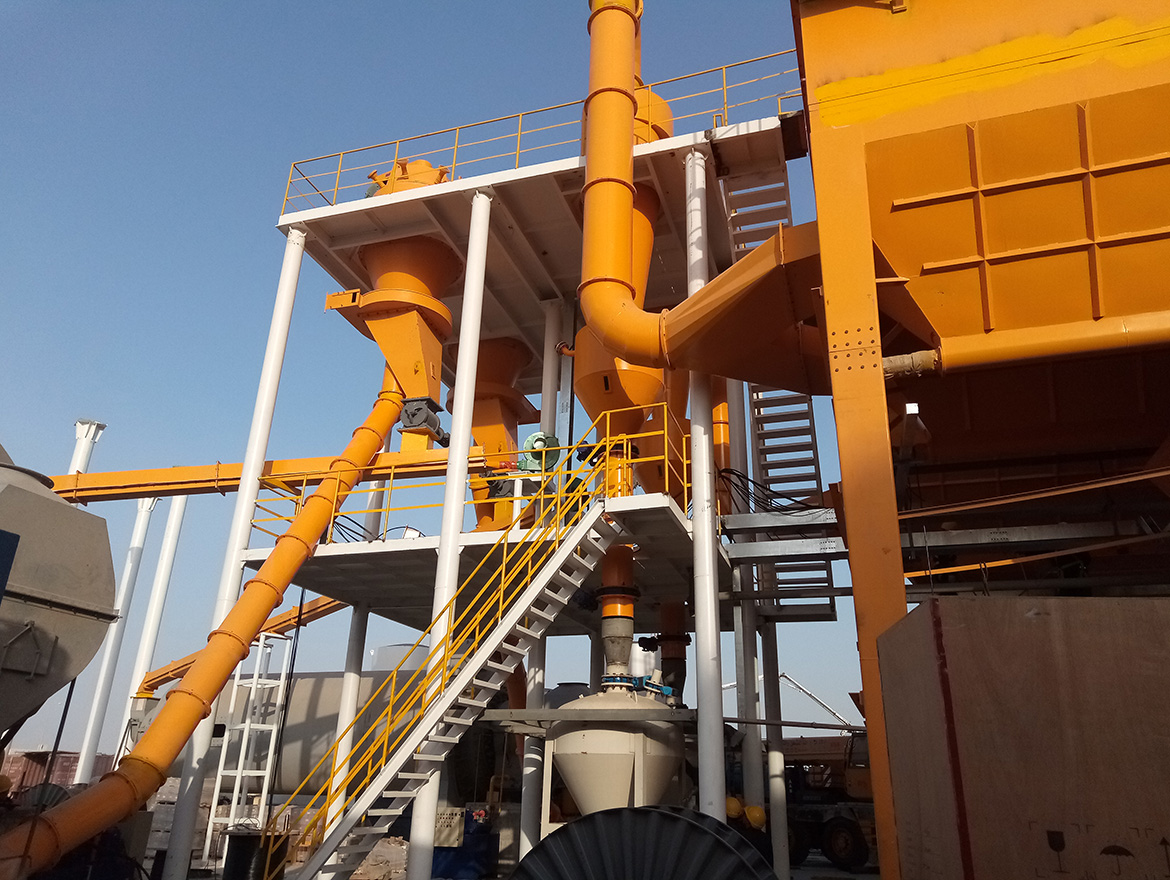

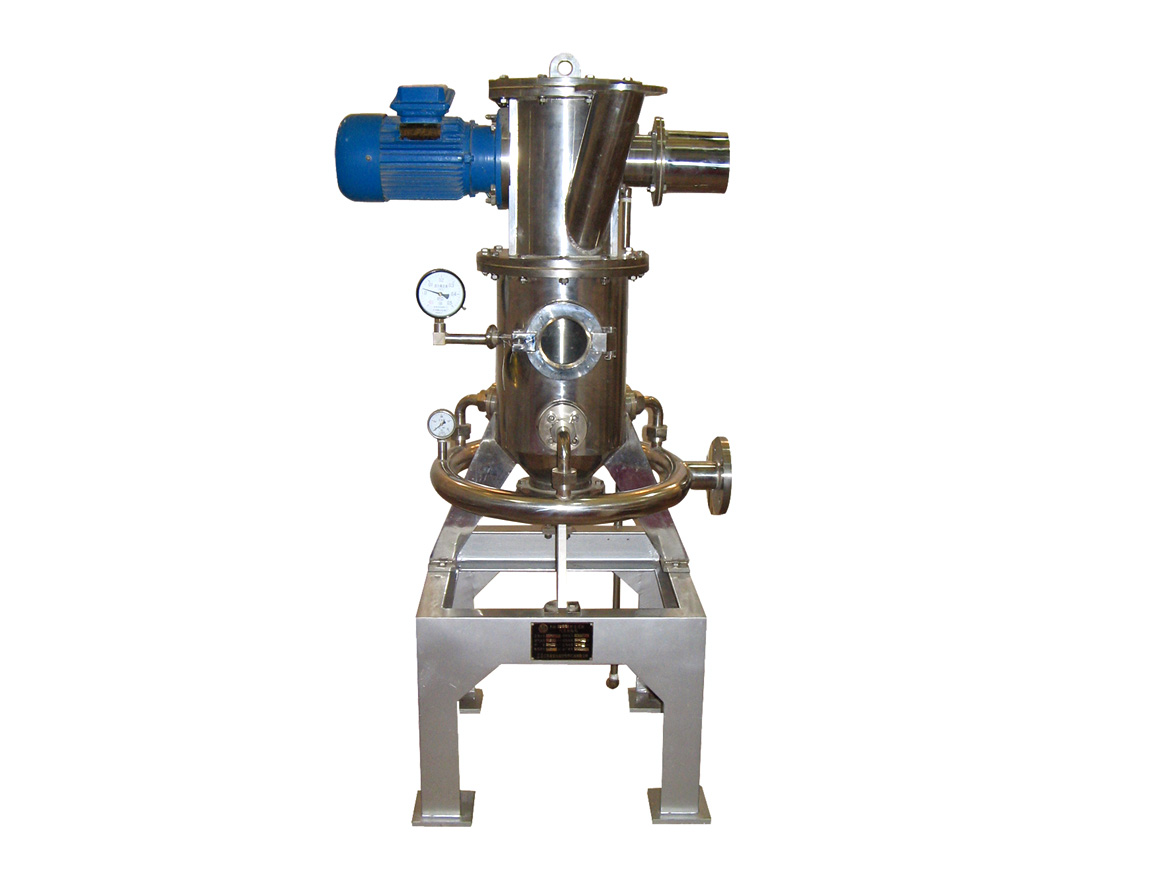

整套分級裝置由氣流分級機、旋風收集器、脈沖除塵器、高壓引風機、電控柜等組成。氣流分級機是帶有二次進風及立式安裝的大葉輪轉子的強制型分級機。工作時物料在引風機引力的作用下由下筒身進入，外界一次風與物料充分混合，使粒子得以充分分散，并上升至分級區，由于分級葉輪轉子的高速旋轉，粒子即受到分級葉輪旋轉產生的離心力，又受到引風機引力產生的向心力，當粒子受到的離心力大于向心力，分級徑以上的粗粒子被甩到筒體內壁失速沿壁面下滑，外界二次風通過均勻分布在錐體上的進風口進入，對粗粒子進行產生風篩作用將混雜或粘附于粗料中的細粉分離干凈，分離后的粗料由卸料裝置收集排出分級機，分級徑以下的細粉隨氣固二相流進入旋風收集器、脈沖除塵器收集下來，凈化后的氣體由引風機排出。
◆ 分級機結構進行了特殊設計，幾乎截止所有大顆粒，分級精度高、大顆粒控制嚴。
◆ 分級點通過分級葉輪轉速和引風機風量自由調整，以取得所需產品，分級范圍廣。
◆ 采用低轉速立式單葉輪分級結構，物料流場穩定，設備處理量大，分級效率高。

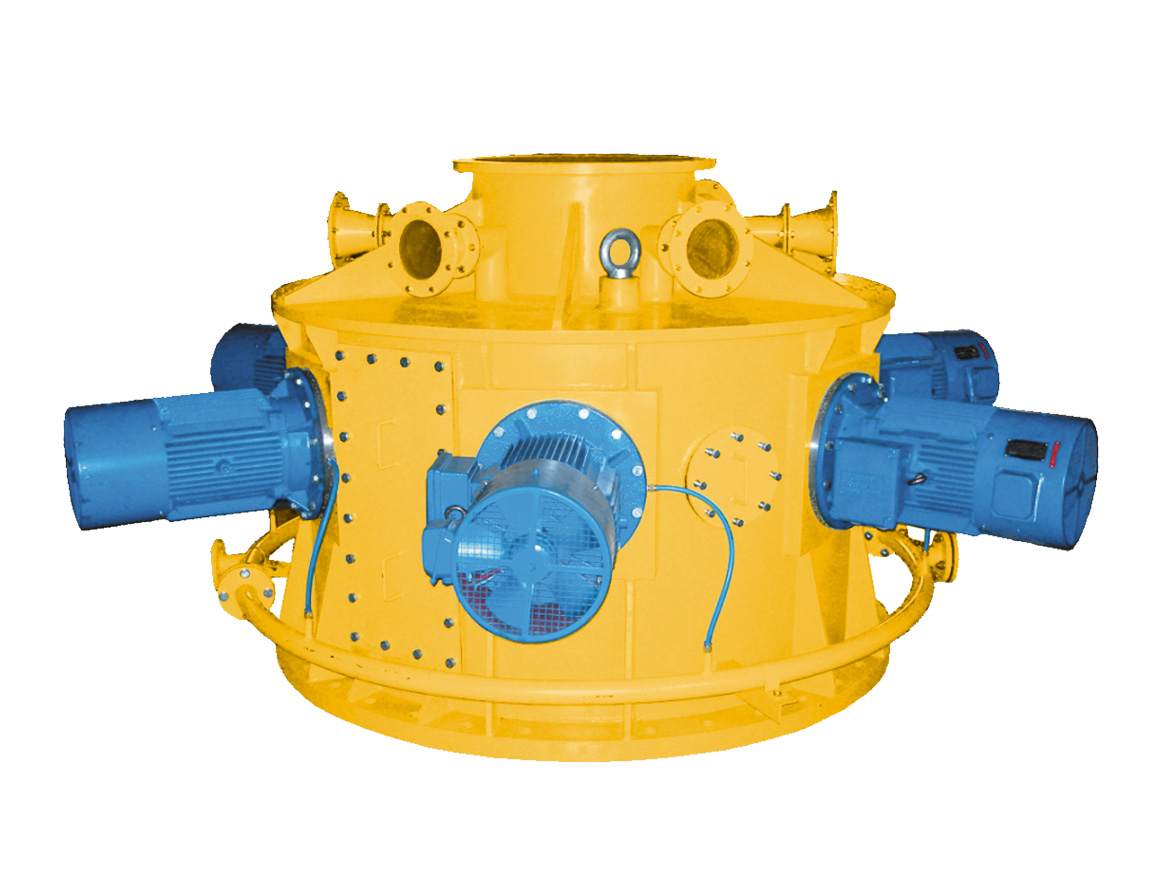

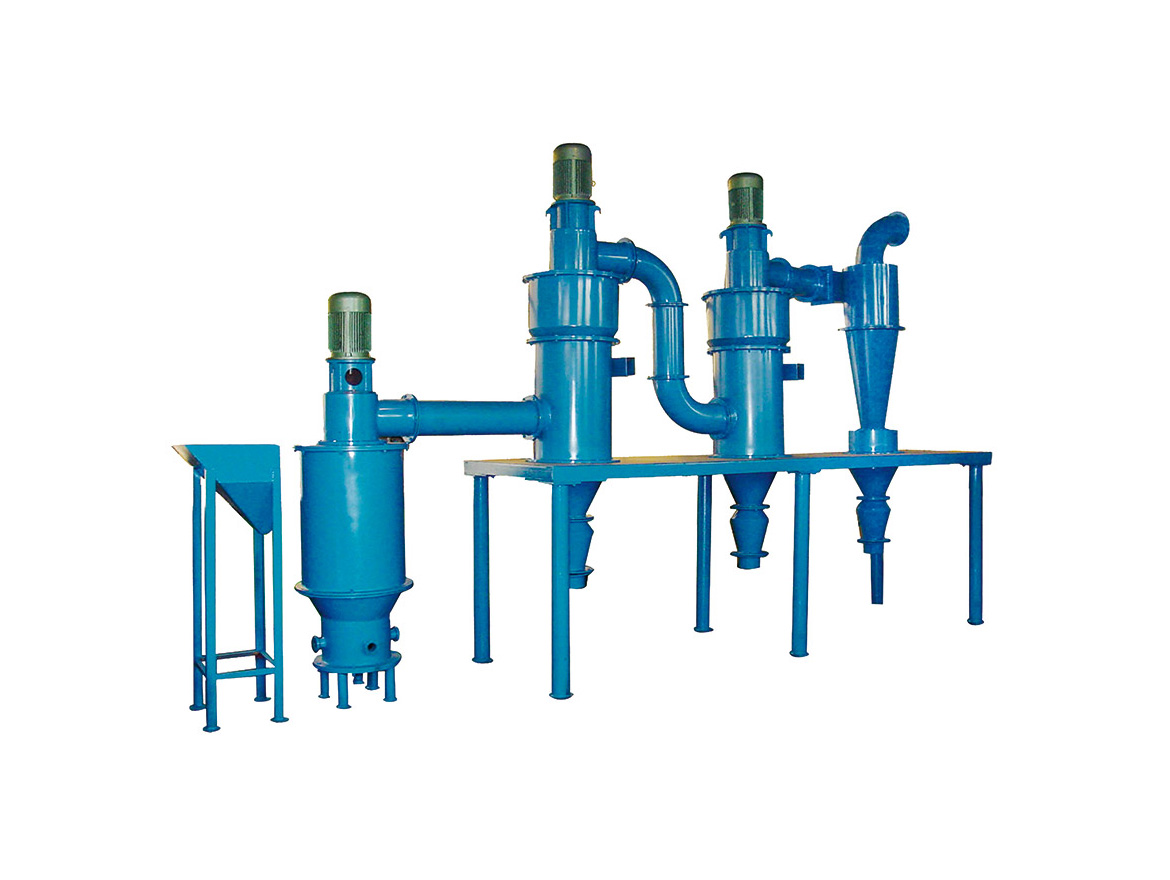

◆ 可采用多級串聯結構，可同時分級出幾個粒度段的產品，獲得理想的粒度分布。
